Jak georadar doprecyzowuje anomalie z pomiaru oporności gruntu

Podczas przygotowań do inwestycji drogowej lub budowlanej profil geofizyczny często ujawnia strefę o wyraźnie obniżonej oporności elektrycznej. Anomalia ta może odpowiadać nawodnieniu gruntu, zakopanemu nasypowi, podziemnej pustce lub pozostałościom starej infrastruktury. Sam rozkład rezystywności nie pozwala jednak jednoznacznie określić fizycznego charakteru znaleziska. Inżynierowie i geolodzy potrzebują dodatkowego narzędzia, które nada kształt zidentyfikowanej strefie. Odpowiedzią na ten problem jest zastosowanie bezinwazyjnej metody fal elektromagnetycznych. Pozwala ona spojrzeć na właściwości gruntu z zupełnie innej perspektywy fizycznej.

Jak georadar obrazuje podziemne kontrasty dielektryczne

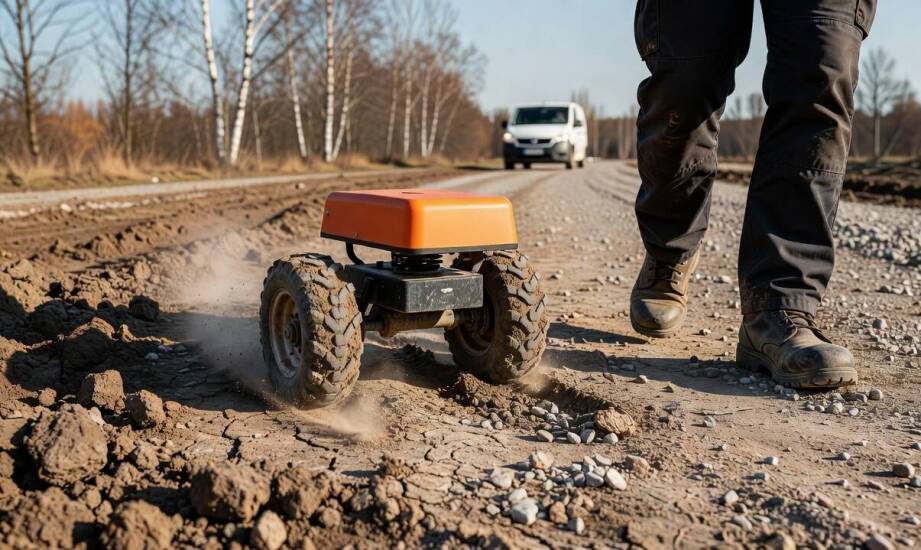

Urządzenie emituje krótkie impulsy fal elektromagnetycznych w głąb badanego ośrodka. Sygnał ten odbija się od granic materiałów o różnej stałej dielektrycznej i wraca do anteny odbiorczej. Obraz georadaru ujawnia ostre granice warstw geologicznych oraz obiekty o wyraźnym kontraście właściwości, takie jak pustki powietrzne czy elementy żelbetowe. Rury i kable układają się na generowanych profilach w charakterystyczne hiperbole, co ułatwia ich lokalizację. Podziemne granice między materiałami o odmiennych parametrach fizycznych powodują powstawanie silnych i ciągłych linii odbić. Skuteczność tej metody pomiarowej silnie zależy od lokalnych warunków gruntowych. W suchych piaskach i żwirach zasięg fal elektromagnetycznych pozostaje duży. Sięga on kilkunastu metrów przy zastosowaniu anteny o odpowiednio dobranej częstotliwości. Sytuacja zmienia się w środowiskach dobrze przewodzących prąd. W gruntach wilgotnych, warstwach gliniastych lub mocno zasolonych fala ulega bardzo szybkiemu tłumieniu. Penetracja sygnału spada wówczas do zaledwie ułamków metra. Zjawisko to znacząco pogarsza czytelność obrazu podłoża i mocno utrudnia identyfikację głębiej położonych warstw geologicznych.

Kiedy georadar doprecyzowuje wyniki tomografii opornościowej

Obie metody geofizyczne doskonale się uzupełniają podczas skomplikowanych badań terenowych. Odpowiednio zaplanowana tomografia elektrooporowa ERT mapuje rozkład oporności i wskazuje rozległe strefy o niskiej rezystywności. Takie obszary odpowiadają zazwyczaj intensywnemu nawodnieniu lub obecności zwartych iłów i glin. Metoda rezystywnościowa wyznacza ogólny zasięg zjawiska, ale brakuje jej wysokiej rozdzielczości krawędziowej. Pomiar elektromagnetyczny wkracza w tym momencie jako doskonałe narzędzie uszczegóławiające. Technika ta doprecyzowuje kształt oraz ostrość granic zidentyfikowanej anomalii. Nakładanie profili z obu urządzeń ułatwia odróżnienie rozmytej strefy nawodnienia od sztucznego nasypu o prostych krawędziach. Pozwala to również zweryfikować, czy nagły spadek oporności wynika z naturalnego układu geologicznego, czy z obecności ukrytego mogilnika odpadów przemysłowych. W warunkach suchych piasków, gdzie oporność pozostaje wysoka i jednorodna, profilowanie dostarcza z kolei kluczowych detali o płytkich przeszkodach. Zestawienie tych dwóch technik badawczych minimalizuje ryzyko błędnej interpretacji danych przed rozpoczęciem kosztownych prac ziemnych.

Wykorzystanie fal elektromagnetycznych wystarcza do wstępnego rozpoznania podłoża w sprzyjających warunkach gruntowych. Podejście to sprawdza się szczególnie przy potrzebie zlokalizowania płytkich rur, kabli czy fundamentów o wysokim kontraście względem otoczenia. W sytuacjach wymagających głębszej analizy lub jednoznacznego potwierdzenia charakteru rozległej anomalii zachodzi konieczność łączenia wyników z innymi pomiarami. Działająca w Wilczycach koło Wrocławia firma GEO-RADAR wykonuje bezinwazyjne badania gruntu dla branży inżynieryjnej i środowiskowej. Pomiary terenowe dostarczają szczegółowych informacji o układzie podłoża dla firm budowlanych, zarządców dróg oraz służb archeologicznych. Prawidłowa interpretacja połączonych profili geofizycznych pozwala bezpiecznie projektować prace bez konieczności wykonywania gęstej siatki niszczących odwiertów.
